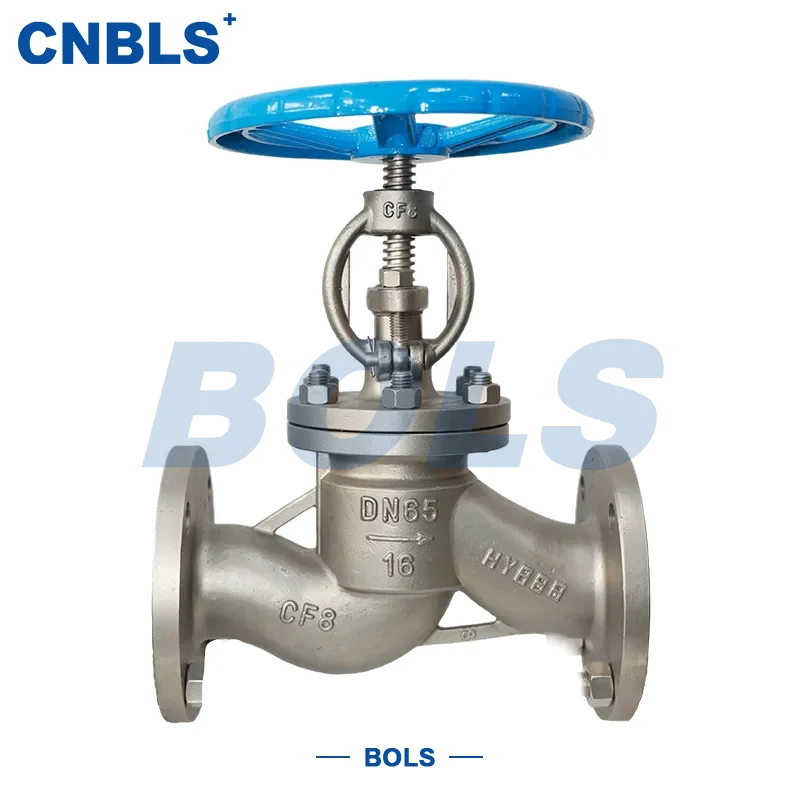

ステンレス鋼製鍛造鋼製フランジグローブバルブ

ステンレス鋼鍛造鋼製フランジグローブバルブは、一体鍛造技術で製造され、高強度遮断弁および調整弁に属します。中心構造は、ステンレス鋼鍛造ボディ、ボンネット、ディスクアセンブリで構成されています。このバルブは、バルブステムを介してディスクを上下に駆動することにより、信頼性の高いオンオフ制御と正確な流量調整を実現します。

従来の鋳鋼バルブと比較して、ステンレス鋼鍛造鋼製フランジグローブバルブは、材料密度が高く、機械的強度が高く、より安定した耐衝撃性を備えています。耐食性ステンレス鋼と成熟したシール構造により、バルブは高温、高圧、腐食性媒体環境で長期間動作できます。GB、API、ASME、およびその他の規格に従って設計および製造されており、石油およびガス、高圧化学物質、発電所および海洋で広く使用されています。高圧パイプラインの主要な制御コンポーネントとして機能するシステム。

コア構造とパフォーマンス機能

■ 一体鍛造ボディボディとボンネットは、自由型鍛造または密閉型鍛造によって製造されており、内部組織が緻密で鋳造気孔がなく、変動する圧力や衝撃条件下でも鋳造バルブに比べて構造安定性に優れています。

■ ストレートスルー流路標準的なストレートスルー設計により、局所的な流れ抵抗が軽減され、より線形な流量調整が可能となり、安定した制御が必要なプロセスシステムに最適です。

■OS&Y Outside Screw & Yoke Structureライジングステムデザインによりバルブ位置が明確に観察可能。ステムスレッドは媒体から隔離されており、耐用年数が延長されます。

■ 複数のシーリング ソリューション 使用条件に応じて金属ハード シールまたは PTFE ソフト シールを使用できるため、バルブは高温高圧とクリーン媒体の両方の用途に対応できます。

コア技術パラメータ

主な材質構成 ボディ＆ボンネット

ボディ＆ボンネット

トリム＆シーリング

●バルブステム：316または17-4PH析出硬化型ステンレス鋼

● シート/ディスク: ステライト硬化処理またはボディ素材シール

●パッキン：軟質黒鉛またはPTFE強化タイプ

●フランジガスケット：うず巻ガスケット/PTFE/RJリングガスケット

ステンレス鋼鍛造フランジグローブバルブは、上記の材料系により耐摩耗性とシール安定性のバランスの取れた性能を実現しています。

作動および接続オプション

適切なアクチュエータ構成により、ステンレス鋼鍛造鋼製フランジ グローブ バルブは自動化システムで安定して動作できます。

主要な選択ガイドライン

圧力クラスによる選定

●PN100以上または変動圧力の場合：鍛造構造を推奨

●超高圧用：RJフランジ面推奨

腐食性による材質の選択

● 一般サービス：304

●塩素または酸用：316L

● 高温の場合：材料の許容応力を確認してください。

シール要件による選定

●高温・高圧・粉体含有：メタルハードシール

●厳格な漏れ管理によるクリーンサービス：PTFEソフトシール

動作モードによるマッチング

●DN≦80かつ低作動頻度：手動

● 遠隔または自動制御: 電気/空気圧

●大口径高圧：かさ歯車

設置、運用、保守

インストール

● モデル、圧力クラス、材料の互換性を確認します。

● 鍛造表面の機械的損傷を確認します。

● 本体に表示されている流れ方向に取り付けます: 入口が低く、出口が高い

試運転と運用

●衝撃を避けるため手動でスムーズにゆっくりと操作してください。

●電気・空圧バルブの無負荷・段階圧力試験を実施します。

● 高圧システムの起動前に漏れがないことを確認します。

メンテナンス

●パッキングランドとフランジの接合部を定期的に点検してください。

● 長期使用にはUT/MTの非破壊検査を推奨

● レギュレーション性能が低下した場合は、ディスクとシートのシール面を修理してください。

シャットダウン後の再起動

●起動前に手回しでスムーズに動作することを確認してください。

● 必要に応じてシェルとシールのテストを実施します。

● 検査に合格した後にのみ使用します。

アプリケーション

高強度の鍛造構造と信頼性の高いシール システムを備えたステンレス鋼鍛造鋼製フランジ グローブ バルブは、以下の分野で広く使用されています。

● 石油とガスの輸送

●高圧化学プラント

● 火力発電・原子力システム

● オフショアおよび海洋プラットフォーム

● 高温高圧プロセスパイプライン
