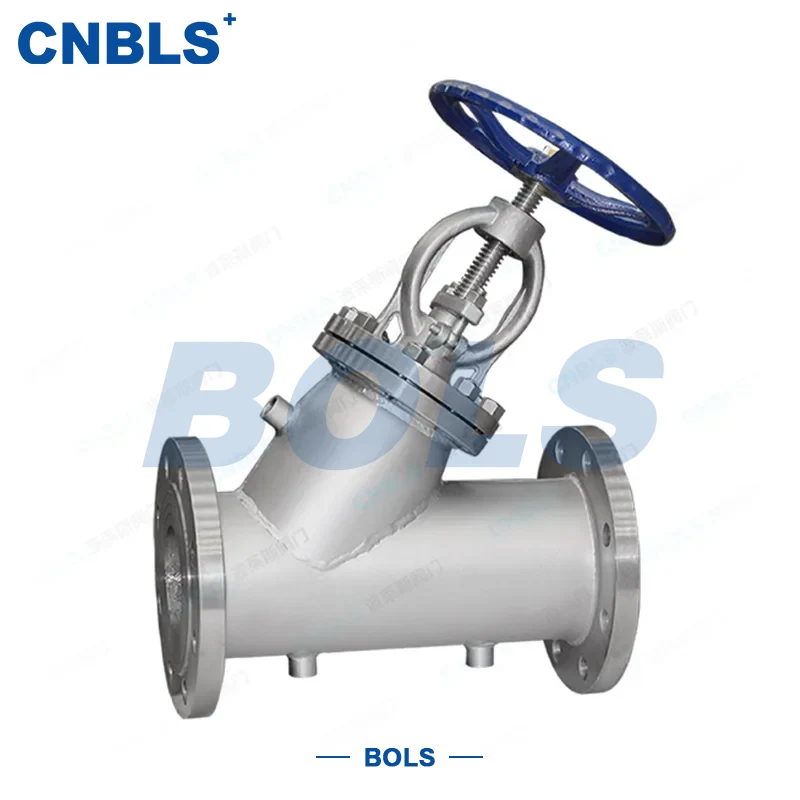

サーマルシャットオフバルブ

サーマルシャットオフバルブは、固化・結晶化しやすい媒体や定温輸送が必要な媒体に特化した断熱グローブバルブで、本体をオールステンレス製とし、一体型の断熱ジャケット構造を採用しています。バルブは、バルブステムを介してディスクを上下させることで流れを制御し、流量を調整します。

ジャケット部に蒸気、熱水などの熱媒体を循環させたり、ロックウール、グラスウールなどの断熱材を充填することで、媒体温度を安定させ、低温での凝固や結晶化、高温での過剰な放熱を防ぎ、システムのエネルギー消費を低減します。

サーマルシャットオフバルブは完全にステンレス鋼で作られており、ジャケットとメインバルブの両方に強化されたシール設計が施されています。優れた耐食性、耐高温性、確実なシール性を備え、各国および米国の関連規格に厳密に従って製造されており、石油化学、食品加工、製薬、暖房、石炭化学などの業界で広く使用されており、原油、シロップ、アスファルト、化学スラリーなどの媒体を安定的に供給するためのキーバルブとして機能します。

コア構造と機能

主な構造

●ボディ、ボンネット、絶縁ジャケットはステンレスで一体成形されています。

●流路抵抗の少ないストレート流路により、スムーズな媒体搬送を実現します。

●外側のスクリュー＆ヨーク（OS&Y）構造により、開閉表示がわかりやすく、メンテナンスが容易です。

絶縁構造

●ジャケットタイプ：蒸気・熱水循環により高精度な温度制御が可能です。

●充填タイプ：ロックウール、グラスウール、ポリウレタン充填で施工が簡単です。

シール構造

● メタルハードシール: 硬質合金硬化肉盛、高温および耐摩耗サービスに適しています。

●PTFEソフトシール：気密性に優れ、低温でクリーンな媒体に適しています。

作動

現場での操作や遠隔自動制御の要件を満たすために、手動、電気、空気圧による作動が利用可能です。

主な技術パラメータ

基本仕様

接続と作動

● 接続: フランジ (RF、MFM)

●フランジ規格：GB/T 9113、ANSI/ASME B16.5

●作動方式：手動（ハンドル車）、電動（多回転、防爆）、空圧（複動・単動）

シーリングとテスト

構成材料

設計および製造基準

●バルブ設計：GB/T 12235、API 602、ASME B16.34

● 対面: GB/T 12221

●フランジ寸法：GB/T 9113、ANSI/ASME B16.5

●圧力-温度定格: GB/T 12224

●断熱材：GB/T 4272、HG/T 20570

●材質規格：GB/T 1220、ASTM A182

● 取り付け: GB 50235、ASME B31.3

選定ガイドライン

媒体別の絶縁タイプ

●温度＞100℃：蒸気・熱水循環ジャケットタイプ

● 0℃未満の低温または室温で固まりやすい：充填断熱材

腐食性による材質

●一般媒体:304ステンレス鋼

●塩素・酸・強い腐食に強い：316Lステンレス鋼

温度によるシール

200℃高温：メタルハードシール

●低温・清浄媒体：PTFEソフトシール

アプリケーションによる作動

●小口径、手動操作：ハンドル車

● 遠隔制御と自動化: 電気/空気圧アクチュエータ

ジャケット圧力

シールの損傷を避けるため、スチームジャケット圧力 ≤ 1.6 MPa。

設置、運用、保守

インストールの前に

モデル、圧力、材質、絶縁タイプを確認してください。本体、フランジ、ジャケットポート内の不純物を除去します。

インストール中

正しい流れ方向（入口が低く、出口が高い）に取り付けてください。ジャケットのポートが正しい方向に向いていることを確認してください。ジャケットの変形を防ぐため、フランジボルトは斜めに均等に締め付けてください。

起動前

熱媒体を導入する前に、ジャケットの水圧/空気圧テストを実行し、漏れがないことを確認します。急激な温度変化を避けるため、ライン媒体を予熱または予冷します。

運用と保守

ジャケットのシール、断熱効果、ステムパッキンを定期的に検査してください。漏れが発生した場合は修理のため停止してください。循環ジャケットのスケールを定期的に除去してください。充填断熱材の劣化を確認し、必要に応じて交換してください。

長期保管後の再起動

ステムの動きを手動で確認します。使用する前にジャケットと断熱構造を再検査してください。
