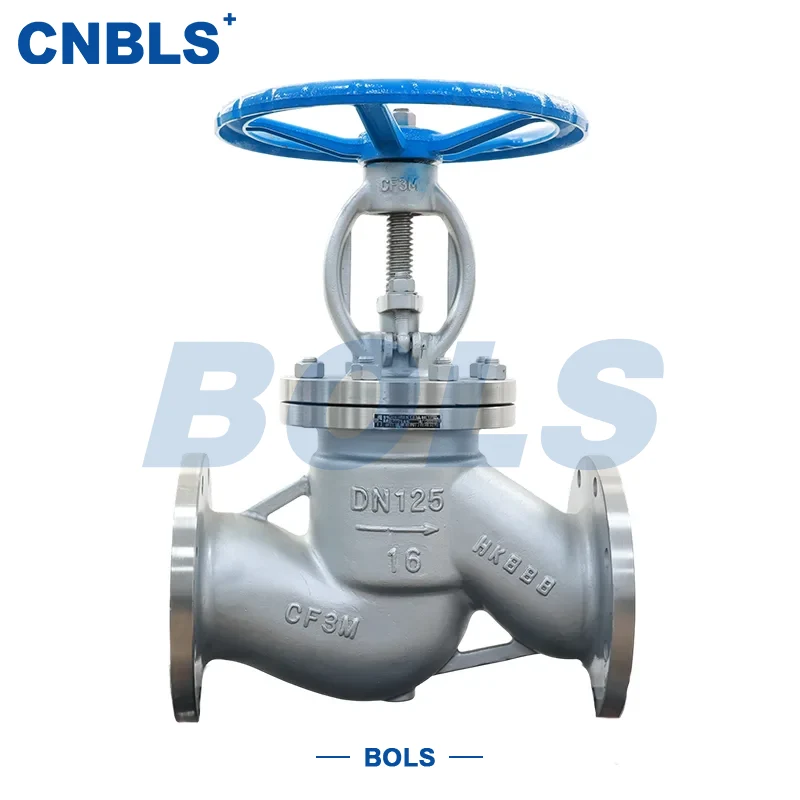

ステンレス鋼鍛造鋼製低温グローブバルブ

ステンレス鋼鍛造鋼製低温グローブバルブは、低温 (≤ -40℃) および極低温サービス向けに特別に設計された高精度の遮断および調整バルブです。最適化された低温構造と組み合わせた一体鍛造技術を採用し、バルブは極端な温度下でも安定した動作と信頼性の高いシールを保証します。

このバルブは、バルブステムを介してディスクを上下に駆動することにより、低温媒体の開閉と流量を制御します。従来の鋳鋼バルブと比較して、鍛造構造は材料の密度が高く、強度が高く、低温衝撃靱性が優れているため、脆性破壊のリスクを効果的に低減します。これらのステンレス鋼鍛造鋼製低温グローブバルブは、LNG、液体窒素、液体酸素、石油化学の極低温システムで広く使用されており、低温パイプラインの重要な制御コンポーネントとして機能します。

コア構造とパフォーマンス機能

一体鍛造構造

ボディとボンネットは、ブローホールや気孔のない緻密な材料​​構造を備えた一体鍛造品から機械加工されています。低温でも優れた機械的特性が維持され、長期使用の信頼性が向上します。

低温結露防止設計

延長されたボンネットとコールドブリッジ防止構造を備え、パッキングランドへの冷気の伝導を低減し、霜の付着や漏れのリスクを低減し、極低温条件下でも安定した性能を確保します。

デュアルシーリングオプション

●メタルハードシール：高圧・高頻度運転に適しています。

●低温ソフトシール：クリーンな極低温媒体に最適 媒体の特性に合わせて柔軟に選択できます。

複数の作動タイプ

さまざまな自動化システムに簡単に統合できるように、手動、電気、空気圧による作動が利用可能です。

主な技術パラメータ

主な材料構成

代表的な用途

ステンレス鋼鍛造鋼製低温グローブバルブは、以下の用途に適しています。

● LNG 基地、貯蔵・輸送システム

● 液体窒素および液体酸素のパイプライン

●エチレン、プロパン極低温ユニット

●石油化学低温システム

● 航空宇宙用極低温媒体システム

●産業用冷凍システム

わずかに腐食性の媒体や高純度の媒体の場合は、カスタマイズされた材料とシールの組み合わせが利用可能です。

選定ガイドライン

ステンレス鋼鍛造鋼製低温グローブバルブの長期にわたる信頼性の高い性能を確保するには、次の点を考慮してください。

温度グレードのマッチング

●-40℃～-70℃：304L/316L

● ≤ -100℃: 316L または 904L を推奨

中程度の清潔さ

●クリーン極低温サービス：ソフトシール推奨

● 高圧または粒子を含む媒体: メタルシールを推奨

自動化の要件

●現場操作：手動式

●リモコン：低温用電気式またはエア式

フランジ＆ガスケット

極低温での使用では、低温での通常のゴム製ガスケットの破損を避けるために、RJ フェイス + うず巻形ガスケットが推奨されます。

インストールと操作に関する注意事項

安全な操作のため、ステンレス鋼鍛造鋼製低温グローブバルブを使用する場合は次の点を守ってください。

●設置前に低温グレード、材質、流れ方向を確認してください。

●矢印の方向（入口が低く、出口が高い）に取り付けてください。

● 熱衝撃を避けるため、試運転前に段階的に冷却してください。

● 電気/空気圧アクチュエータは、最初に室温で試運転する必要があります。

●微量の漏れが発生した場合、低温下でパッキンを直接締め付けないでください。

メンテナンスと点検の推奨事項

長期にわたる安定した動作は、適切なメンテナンスに依存します。

●パッキングランドやフランジシールを定期的に点検してください。

●定期的にUT/MTの非破壊検査を実施してください。

● 停止後、再起動する前に気密テストを行ってください。

●分解・点検は常温で行ってください。

標準的なメンテナンスにより、耐用年数を大幅に延長し、ステンレス鋼鍛造鋼製低温グローブバルブの運用リスクを軽減できます。
